BIM-GEM : connecter la maquette aux données d’exploitation et de maintenance
Le BIM-GEM désigne l’usage du BIM pour la gestion, l’exploitation et la maintenance d’un bâtiment ou d’une infrastructure. Ouvrir une maquette IFC dans un navigateur est aujourd’hui relativement simple. Retrouver l’information utile au moment d’une intervention l’est beaucoup moins.
L’identifiant d’un équipement peut se trouver dans une GMAO, sa notice dans un dossier PDF et son emplacement dans une maquette. Les mesures liées à son fonctionnement proviennent parfois d’un autre système. L’utilisateur doit alors reconstituer lui-même le lien entre ces sources.
Un projet BIM-GEM cherche à réduire ce travail de recherche. Il met les plans, les modèles et les données métier dans un même contexte, sans imposer de remplacer tous les logiciels déjà utilisés.
Ce que les équipes attendent d’un projet BIM-GEM
Un responsable maintenance n’ouvre pas une maquette pour observer la géométrie d’un local. Il cherche généralement une information précise avant de décider ou d’agir.
- Localiser un équipement et vérifier son accessibilité.
- Consulter les interventions déjà réalisées.
- Ouvrir une notice, un plan ou une procédure.
- Connaître l’état, la criticité ou les coûts associés à l’actif.
- Identifier les données manquantes avant une opération.
La maquette apporte ici un repère spatial. Elle permet de replacer une donnée dans un niveau, une zone, un local ou une chaîne d’équipements. Cette fonction paraît simple, mais elle change la façon dont les utilisateurs accèdent à l’information technique.
Une demande d’intervention ne correspond plus uniquement à une ligne dans un tableau. Elle peut être consultée avec le plan du niveau, la vue 3D de l’installation et les documents associés.
Commencer par l’inventaire des actifs
La qualité d’un projet BIM-GEM dépend d’abord de la connaissance du patrimoine. Avant de connecter des interfaces, il faut savoir quels actifs sont suivis, comment ils sont nommés et quelles données doivent rester à jour.
La démarche de gestion patrimoniale présentée par le Syctom prévoit notamment l’inventaire des actifs, l’analyse de leur criticité, la préparation des opérations de maintenance, le suivi réglementaire et la planification des investissements de renouvellement.
Choisir les équipements réellement suivis
Tous les objets d’une maquette n’ont pas besoin du même niveau d’information. Une porte intérieure, un convoyeur, une chaudière ou un équipement de sécurité ne répondent pas aux mêmes usages.
Le périmètre doit être défini à partir des processus de maintenance et des risques du site. Pour chaque famille d’actifs, l’équipe précise les informations nécessaires : identifiant, localisation, état, criticité, documents, périodicité de maintenance ou historique des interventions.
Utiliser des identifiants communs
Le lien entre la maquette et les logiciels métiers repose souvent sur un identifiant. Cet identifiant doit être stable et compris par les systèmes qui échangent des données.
Sans règle commune, un même équipement peut porter plusieurs noms dans la maquette, la GMAO et les documents techniques. Les rapprochements deviennent manuels et les erreurs se multiplient au fil des mises à jour.
Garder une source de référence pour chaque information
Le BIM-GEM ne suppose pas de stocker toutes les données dans le fichier IFC. Chaque système peut conserver la responsabilité des informations qu’il gère déjà.
| Source | Informations suivies | Usage dans le BIM-GEM |
|---|---|---|
| Maquette et plans | Géométrie, localisation, niveaux, zones et propriétés techniques | Situer l’actif et comprendre son environnement |
| GMAO | Demandes d’intervention, ordres de travail, statuts, priorités et coûts | Consulter l’activité de maintenance liée à l’équipement |
| Gestion documentaire | Notices, plans, procédures, rapports et documents réglementaires | Ouvrir le bon document depuis la zone ou l’actif concerné |
| Supervision et capteurs | Mesures, états de fonctionnement, données environnementales et process | Lire les données du site avec leur contexte physique |
| Outils de pilotage | Coûts, disponibilité, fiabilité et suivi des contrats | Analyser les résultats à l’échelle d’un actif, d’une zone ou d’un site |
Cette répartition évite de créer plusieurs versions d’une même donnée. La GMAO reste, par exemple, la source des ordres de travail. La maquette conserve la localisation. L’interface BIM-GEM affiche les deux au même endroit.
Le pilote Syctom sur le site Isséane
Le projet mené autour du site Isséane, à Issy-les-Moulineaux, donne un exemple concret de cette organisation. La plateforme réunit la maquette générale du site, sa localisation, les utilisateurs du projet et plusieurs formats de fichiers.
Les équipes peuvent y ouvrir des maquettes IFC, des plans DWG, DXF ou PDF, des nuages de points, des images et des photosphères. Elles disposent ainsi des supports déjà présents dans le patrimoine, même lorsque toute l’information n’a pas été convertie en BIM.
Afficher les interventions à côté de la maquette
Un plugin développé pour le projet est accessible depuis le gestionnaire multi-fenêtres de la visionneuse. Son menu Maintenance affiche les demandes d’intervention et les ordres de travail.

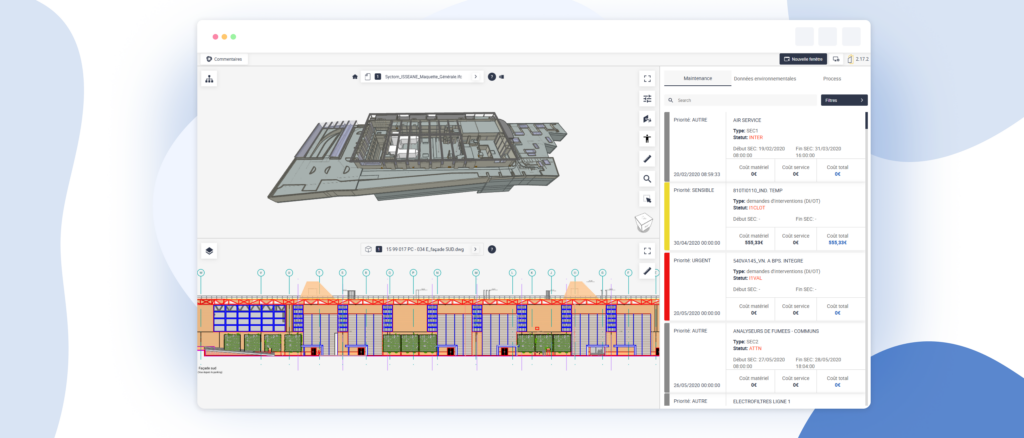

Pour chaque intervention, l’utilisateur peut consulter la priorité, le statut et les coûts renseignés pour le matériel, le service et le total. Ces informations sont présentées à côté de la vue 3D du site.
Cette disposition réduit les changements d’outil pendant la consultation. L’utilisateur garde la maquette sous les yeux tout en lisant les données issues du processus de maintenance.
Consulter les données environnementales et process
Le plugin comporte également des menus consacrés aux données environnementales et aux données de process. Le guide du projet mentionne notamment les fumées, les eaux, la vapeur et les condensats.

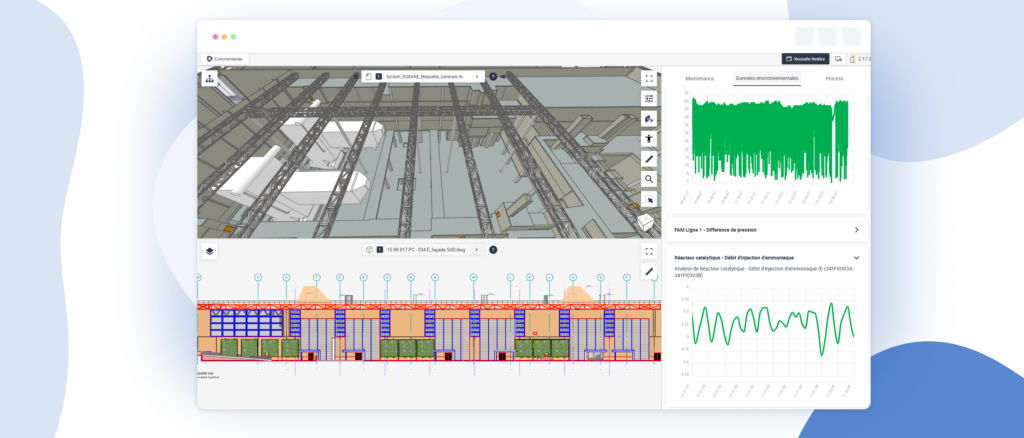

Les données remontées depuis les capteurs sont présentées sous forme de graphiques. Elles peuvent être lues en gardant le contexte du site, ce qui facilite l’analyse d’une zone ou d’une installation concernée par une variation.
Passer du plan à la vue terrain
Le gestionnaire multi-fenêtres permet d’afficher côte à côte la maquette 3D, un plan 2D et le plugin métier. La visionneuse 2D donne accès aux différents niveaux du bâtiment.

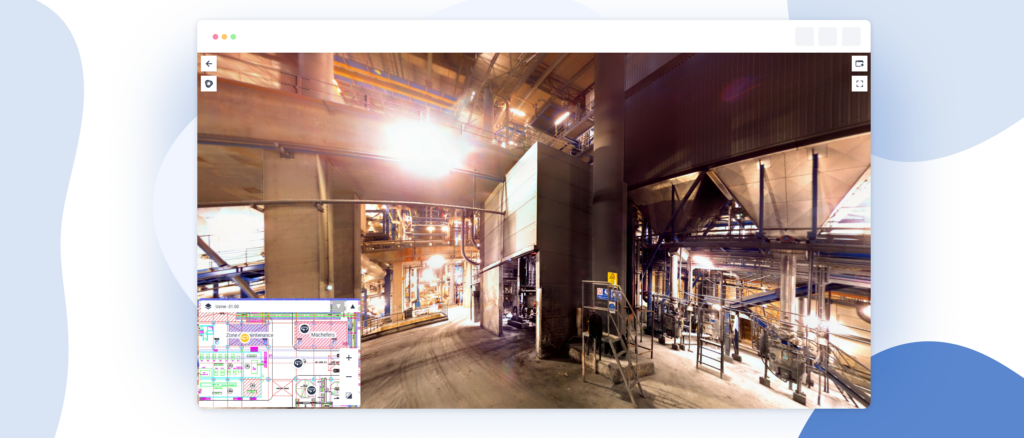

Des zones peuvent être dessinées sur les plans pour repérer des espaces liés au stockage, à la maintenance ou au process. Des photosphères sont également positionnées sur le plan. Un clic sur le repère ouvre alors une vue à 360° de l’emplacement.
La combinaison des plans et des photos est particulièrement utile sur un site existant. Elle donne accès à des informations visuelles qui ne figurent pas toujours dans la maquette.
Préparer une intervention avec moins de recherches
Avant une intervention, le technicien doit souvent rassembler des informations issues de plusieurs dossiers. Il vérifie l’emplacement, consulte une procédure, cherche l’historique de l’équipement et identifie les contraintes d’accès.
Dans une interface BIM-GEM, ces éléments peuvent être reliés à un même actif. Le technicien ouvre la maquette ou le plan, sélectionne l’équipement et accède aux données disponibles dans les systèmes connectés.
Le temps gagné dépend de la qualité des liens et de la tenue des données. Une interface ne compense pas un inventaire incomplet. Elle rend en revanche les écarts plus visibles : actif absent de la GMAO, document manquant ou identifiant incohérent.
Conserver les données lors d’un changement d’exploitant
La continuité de l’information est un sujet récurrent dans la gestion de patrimoine. Les contrats évoluent, les exploitants changent et les outils peuvent être remplacés. Le propriétaire doit malgré tout conserver une connaissance exploitable de ses actifs.
La politique patrimoniale du Syctom prévoit de préciser les besoins en données et en outils de maintenance dans les documents contractuels. Elle prévoit aussi de clarifier les échanges avec les exploitants et de formaliser le suivi des prestations.
Le BIM-GEM peut servir de point de consultation commun, à condition que les responsabilités soient définies : qui renseigne la donnée, qui la contrôle, quel système fait foi et sous quel format elle est restituée à la fin du contrat.
Les décisions à prendre avant de connecter les outils
Les difficultés d’un projet BIM-GEM apparaissent rarement dans l’affichage de la maquette. Elles concernent surtout les règles de données et l’organisation entre les acteurs.
| Question à traiter | Décision attendue |
|---|---|
| Quels actifs doivent apparaître dans le dispositif ? | Définir les familles d’équipements et les cas d’usage prioritaires |
| Quel système contient la donnée de référence ? | Attribuer une source à chaque type d’information |
| Comment les équipements sont-ils rapprochés ? | Adopter des identifiants stables et des règles de nommage |
| À quelle fréquence les informations sont-elles actualisées ? | Définir les échanges automatiques et les contrôles manuels |
| Qui corrige une donnée erronée ? | Répartir les responsabilités entre propriétaire, exploitant et mainteneur |
Un premier périmètre réduit permet de tester ces règles sur quelques équipements et quelques tâches. L’équipe peut ensuite corriger le modèle de données avant d’étendre le dispositif à d’autres zones ou à d’autres sites.
Le rôle de BIMData dans ce type d’architecture
BIMData fournit les briques nécessaires pour afficher les données techniques et les intégrer dans une application métier. La visionneuse prend en charge les maquettes, les plans, les nuages de points et les photos. Son système multi-fenêtres permet de présenter plusieurs sources dans le même espace de travail.
Les API assurent les échanges avec les logiciels du système d’information. Le SDK et le Design System servent à développer des plugins adaptés à un processus précis, comme l’interface créée pour le projet Syctom.
Cette organisation laisse chaque outil remplir sa fonction. Les données de maintenance restent gérées par le système prévu à cet effet. BIMData les restitue avec la maquette, les plans et les autres informations utiles à l’utilisateur.
Conclusion : un projet BIM-GEM doit répondre à une tâche précise
La réussite d’un BIM-GEM se constate dans les opérations courantes. Un utilisateur trouve-t-il plus vite la notice d’un équipement ? Peut-il préparer une intervention avec des données fiables ? Le propriétaire conserve-t-il les informations lors d’un changement de contrat ?
La maquette facilite ces usages lorsqu’elle est reliée aux bonnes sources. La valeur du dispositif vient alors de la qualité de l’inventaire, des identifiants communs et des règles de mise à jour.
Le projet mené avec le Syctom montre comment des vues 2D et 3D, des photosphères, des interventions de maintenance et des données issues du site peuvent être consultées dans une même interface. C’est une base concrète pour construire des usages adaptés aux équipes d’exploitation.
